Description

Les produits de refroidissement, de distribution d'alimentation et de gestion des câbles APC fonctionnent parfaitement avec les armoires pour fournir un système d'aide complet pour l'infrastructure informatique.

Compatible avec une variété d'accessoires pour racks APC pour permettre la création d'un système de racks complet. Configurez des solutions rack à l'aide du portail leader Design Portal de Schneider Electric, un configurateur qui permet de concevoir de petites solutions informatiques en vérifiant la compatibilité des produits ainsi que de consulter un catalogue d'équipements tiers utiles. De quoi vous aider à visualiser votre solution rack idéale.

Les armoires NetShelter SX sont optimisées pour une utilisation avec des systèmes de gestion des câbles haute capacité qui se fixent aux rails de montage d'équipements à l'intérieur des armoires, en s'alignant sur les espaces de montage d'équipement (U), et qui fournissent des passages pour l'acheminement et l'aménagement du câblage.

Montage indépendant du fournisseur pour une compatibilité garantie avec tous les équipements 19' conformes à la norme EIA-310. La garantie satisfait ou remboursé "Fits Like a Glove" d'APC vous offre une totale tranquillité d'esprit quant à la compatibilité physique de tous vos équipements montés en rack conformes à la norme EIA-310-E avec une armoire NetShelter.

De larges fentes d'accès aux câbles dans le capot permettent de faire sortir les câbles par le dessus. Le plancher technique au bas de l'armoire offre un accès dégagé aux câbles. Le capot comporte des ouvertures à brosse préinstallées, orientées vers l'avant de l'armoire pour permettre le passage des câbles de données et l'installation de solutions de confinement d'air.

Plus besoin de passer des heures à sélectionner et à assembler des douzaines de pièces différentes pour monter une seule armoire. APC a facilité l'installation en se chargeant des détails et en fournissant des armoires complètes avec des références uniques.

Les portes avant et arrière perforées assurent une bonne ventilation des serveurs et des équipements réseau. La zone perforée sur la porte avant présente un profil incurvé optimal qui étend la surface disponible et augmente la zone et le pourcentage de perforation.

La porte avant peut être déplacée sur le côté opposé ou être intervertie avec les portes arrière. Il est très facile de déposer les portes en les soulevant.

Les panneaux latéraux mi-hauteur à démontage rapide réduisent la taille et le poids pour une manipulation simplifiée des équipements et un accès facilité. Les panneaux latéraux peuvent être verrouillés à l'aide d'une seule clé ouvrant également les portes. Des panneaux latéraux intégrant des orifices pour le passage des câbles et des ouvertures à brosse pour l'acheminement des câbles vers les racks adjacents d'une même rangée avec maintien d'une circulation d'air adéquate font désormais partie des options disponibles.

Pour garantir un accès facilité pendant l'installation des équipements ou une fois le câblage en place et acheminé par les ouvertures d'accès aux câbles, le capot peut être retiré à l'aide de simples charnières. Une fois retiré, le capot est réversible, ce qui permet de repositionner les ouvertures de câbles plus larges en fonction des prises et des connecteurs de distribution d'alimentation.

Des orifices pour boulons à œil intégrés dans la partie supérieure du cadre de l'armoire permettent de soulever l'armoire à l'aide de mécanismes de levage adaptés lorsqu'elle doit être déplacée et repositionnée. Reportez-vous à la documentation utilisateur de l'armoire pour consulter les spécifications détaillées des boulons à œil et les limites de poids de l'armoire.

Toutes les armoires sont fournies de série avec un sac de visserie contenant du matériel de montage des équipements informatiques et des outils pour effectuer des ajustements relativement simples.

Le passage arrière prévu pour les accessoires, intégré et réglable, fournit des emplacements de montage zéro U pour les accessoires montés sans outils. Chaque passage comporte deux baies de montage qui prennent en charge une combinaison d'un maximum de quatre accessoires de type unités de distribution d'alimentation (PDU) et organiseurs de câbles verticaux. Les armoires réseau et armoires de 1 070 mm (42 po) et 825 mm (32 po) de profondeur sont équipées de deux passages. Les armoires de 1 200 mm (48 po) de profondeur sont équipées de quatre passages. Les passages sont préinstallés en usine à l'arrière de l'armoire mais peuvent être déplacés ailleurs dans l'armoire le long du renfort latéral pour rapprocher les câbles des équipements qui en ont le plus besoin.

Les rails de montage verticaux peuvent être ajustés par incréments de 1/4 po (6,4 mm), ce qui répond à la quasi-totalité des besoins de montage d'équipements informatiques. Fonctionnalité d'alignement simplifié intégrée au rail de montage de l'armoire et au renfort latéral pour une vérification rapide de l'alignement, sans outils. Les positions U sont numérotées à l'avant et à l'arrière pour permettre une installation rapide des équipements.

Les portes arrière dissociées permettent d'optimiser l'espace au sol. Seuls 11 pouces (279 mm) d'espace sont nécessaires derrière les armoires pour ouvrir la porte.

Les armoires incluent du matériel d'assemblage préinstallé pour relier les armoires d'une même rangée et renforcer leur stabilité. Ce matériel préinstallé inclut des orifices pour assembler deux armoires adjacentes à des centres de 600 mm ou 24 po selon l'agencement au sol.

Le capot supérieur, les panneaux latéraux et les portes avant et arrière sont reliées à la terre via le châssis de la baie. Huit bornes complémentaires de mise à la terre sont disposées sur le châssis, permettant la mise à la terre d'éléments externes.

Fiche technique

Fichiers telechargeables

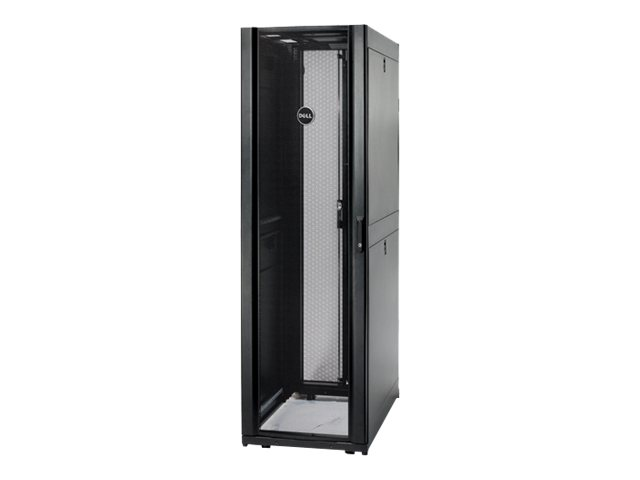

Dell NetShelter SX - Rack

armoire - 42U
